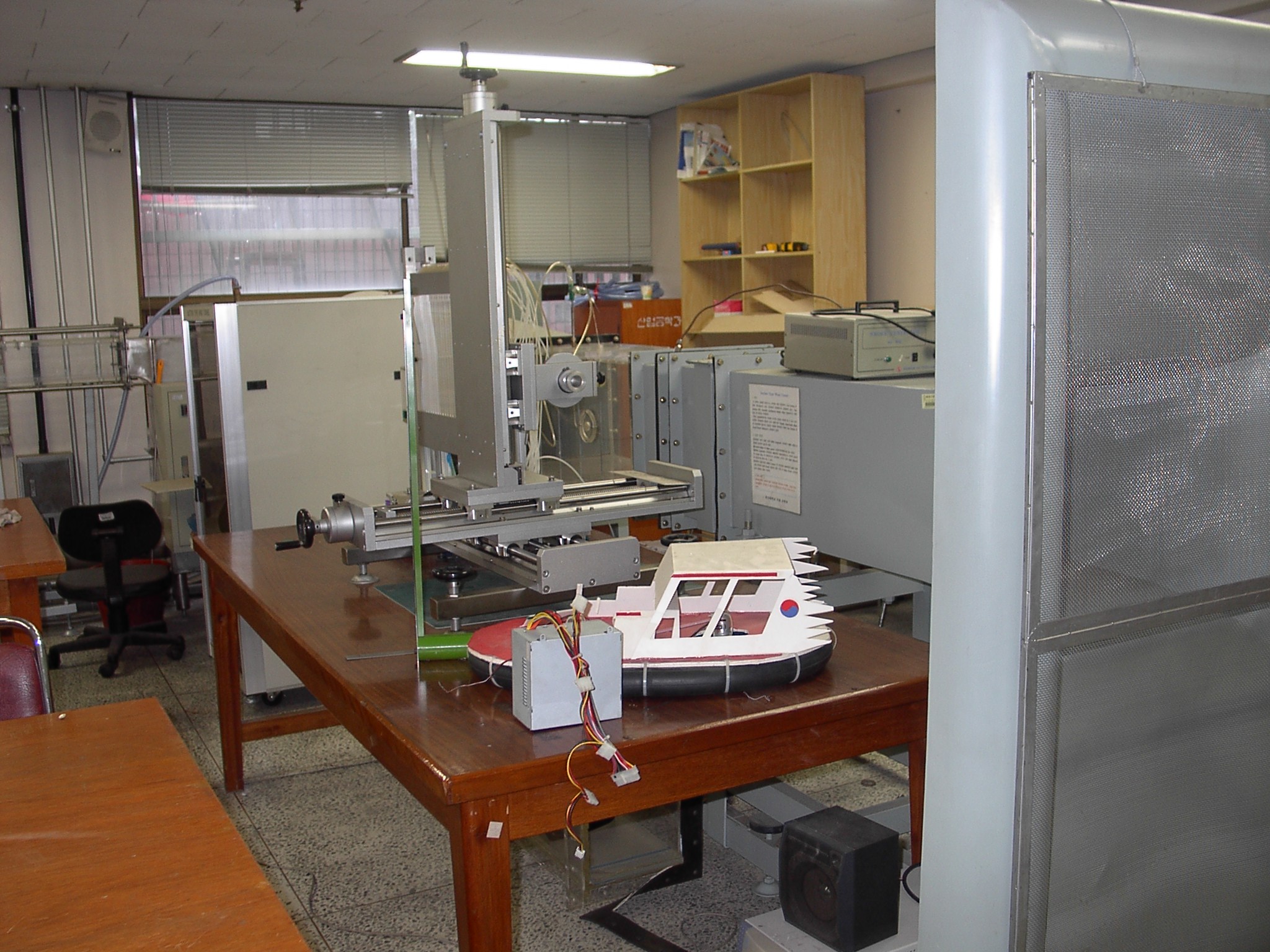

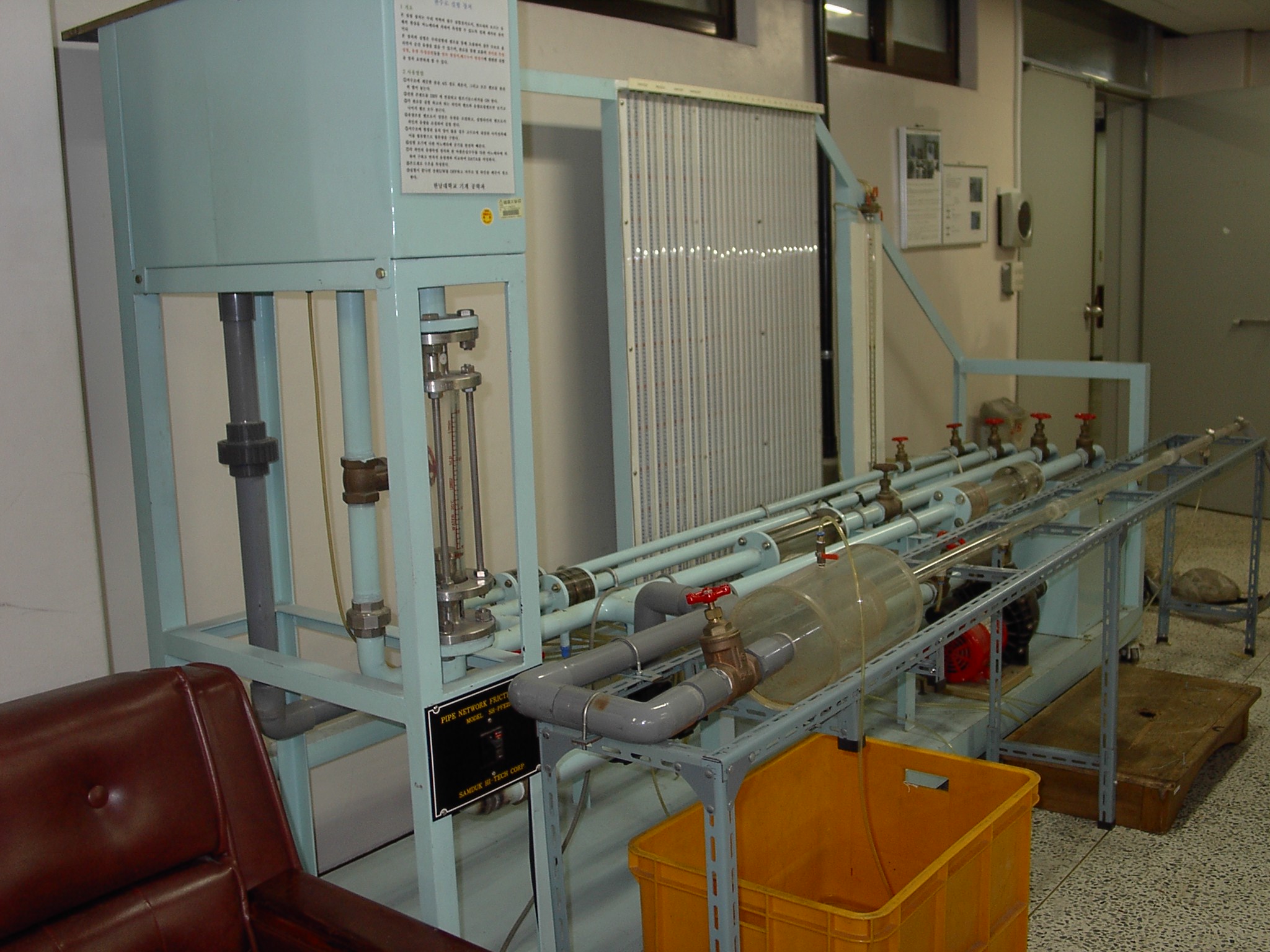

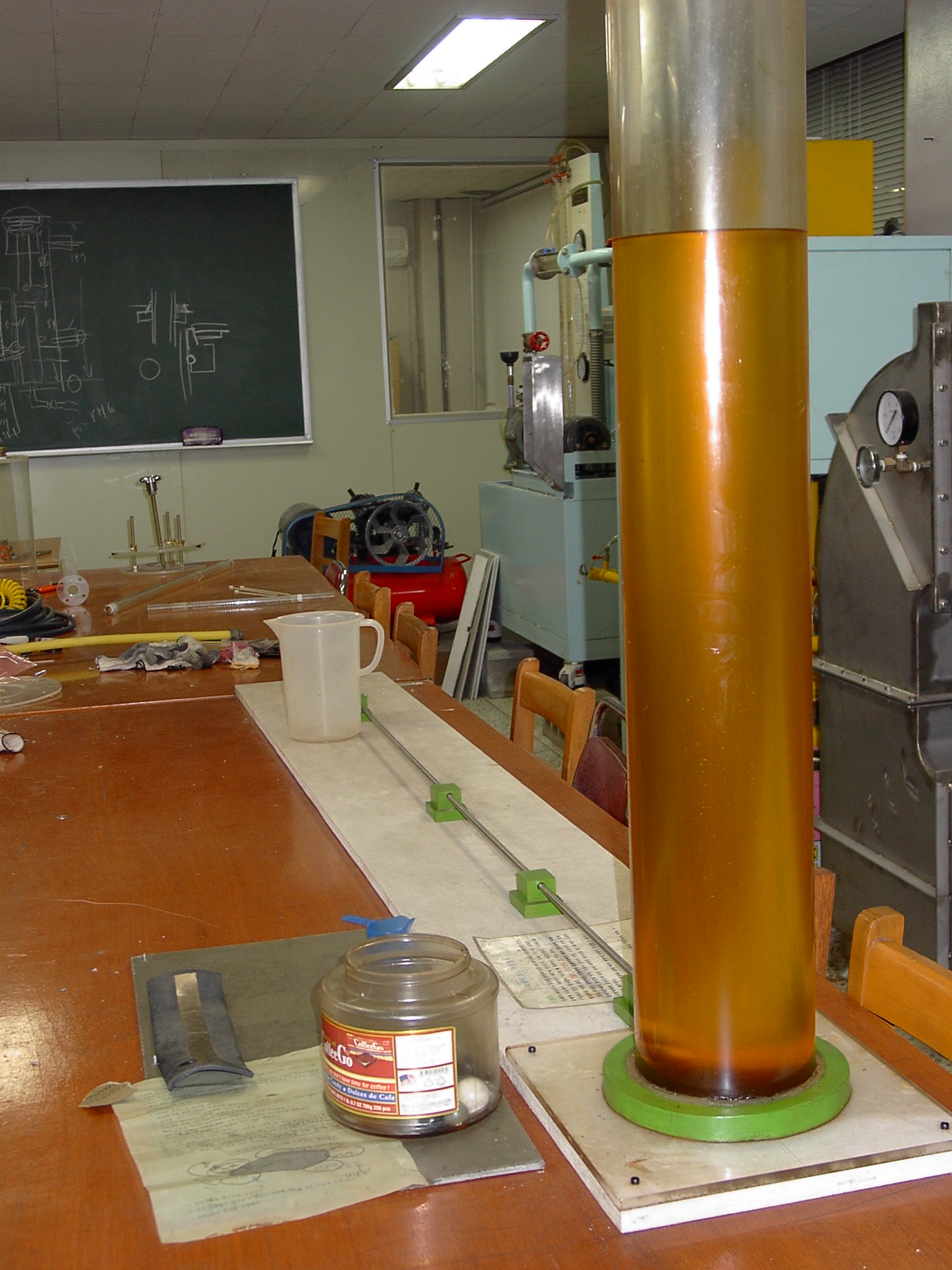

풍동실험 본 장치는 흡입식 풍동으로서 공기를 흡입하여 Test Section 부에 공급하며 대기압보다 낮은 진공압이 발생되도록 설계되어 있고 Test Section에는 Aerofoil, Cylindrical Model, Pitot Tube 등으로 압력분포, 항력, 양력 및 풍속을 측정한다. 또한, Smoke 발생기를 이용해 공기의 흐름을 가시화할 수 있고, 공기의 흐름을 일정하게 만들기 위해 입구 노즐, Honycomb, Mesh가 설치되어 있으며 효율의 저하를 방지하기 위해 Test Section과 Axial Fan을 Diffuser로 연결하고 있다. 관수로 실험 본 실험장치는 수리역학의 필수 실험장치로서, 관로내의 흐르는 유체의 현상을 마노메타에 의하여 측정할 수 있도록 설계 제작된 장치이다. 유량은 수리실험대 펌프를 통해 토출하여 상부 수조로 올리면서 순간 유량을 읽을 수 있으며, 관로를 통한 흐름의 관마찰 측정실험, 유량 측정실험등을 연속방정식, 베르누이 방정식에 관련된 모든 실험을 일목 요연하게 할 수 있다 유체의 점도 측정 유체가 관내를 흐를 때, 관벽에 접해 있는 부분은 이동시키지 않고 관 중앙부가 가장 빠르게 이동한다. 이와 같이 유체의 흐름 안에 속도가 다른 부분이 있으면 상호간에 그 속도차를 작게 하려는 힘이 작용하는데 이 성질을 유체의 점성이라 하며 관내의 마찰손실과 구의 종속도를 측정하여 점도를 계산다.
|
|
